Qu’est-ce que le câblage informatique et pourquoi est-il crucial pour votre réseau ?
Le câblage informatique désigne l’ensemble des câbles et connecteurs utilisés pour relier les différents éléments d’un réseau informatique. Un câblage informatique bien conçu est indispensable pour garantir des communications rapides et fiables.
Types de câblage informatique
- Câblage en cuivre :
- Catégories de câbles : Cat 5e, Cat 6, Cat 6A, Cat 7.
- Performance : Les câbles de catégorie supérieure offrent des vitesses de transmission plus élevées et une meilleure résistance aux interférences.
- Utilisation : Idéal pour les réseaux Ethernet, y compris le Gigabit Ethernet et le 10 Gigabit Ethernet.
- Câblage en fibre optique :
- Performance : Vitesses de transmission très élevées et immunité aux interférences électromagnétiques.
- Utilisation : Préféré pour les longues distances et les environnements à fortes interférences.

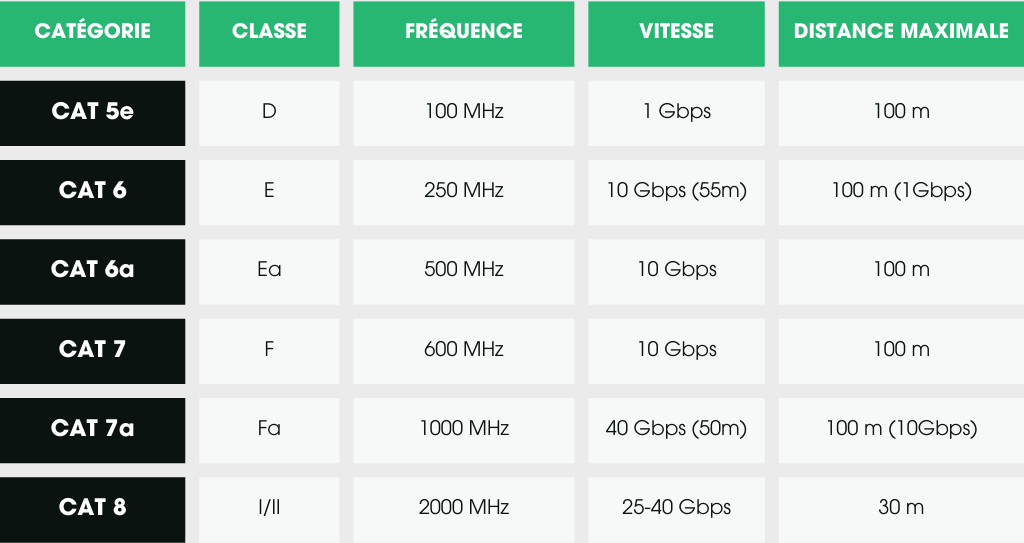

Comparaison des catégories de câblage informatique en cuivre
- Bande passante : Jusqu'à 100 MHz.
- Débit maximal : Jusqu'à 1 Gbp (Gigabit Ethernet).
- Distance maximale : 100 mètres, mais pour une distance de 90 mètres, il fonctionne bien sans perte significative de performance.
- Utilisation : Adapté pour les réseaux domestiques et les petits bureaux.
- Bande passante : Jusqu'à 250 MHz.
- Débit maximal : Jusqu'à 10 Gbps, mais généralement limité à 55 mètres pour 10 Gbps. Pour 1 Gbps, il peut aller jusqu'à 100 mètres.
- Distance maximale : 100 mètres pour 1 Gbps. Pour 90 mètres, il peut supporter 10 Gbps avec une bonne qualité de câblage.
- Utilisation : Idéal pour les réseaux d'entreprise et les applications nécessitant une bande passante plus élevée.
- Bande passante : Jusqu'à 500 MHz.
- Débit maximal : Jusqu'à 10 Gbps sur une distance de 100 mètres.
- Distance maximale : 100 mètres pour 10 Gbps. Pour 90 mètres, il offre des performances optimales.
- Utilisation : Conçu pour les centres de données et les réseaux d'entreprise nécessitant des vitesses de transmission très élevées.
- Bande passante : Jusqu'à 600 MHz.
- Débit maximal : Jusqu'à 10 Gbps (10 Gigabit Ethernet) sur une distance de 100 mètres.
- Blindage : La Cat 7 utilise un blindage individuel pour chaque paire de fils ainsi qu'un blindage global, ce qui réduit considérablement les interférences électromagnétiques (EMI) et les diaphonies.
- Connecteurs : Utilise des connecteurs GG45 ou TERA, qui sont conçus pour supporter des fréquences plus élevées et offrir une meilleure protection contre les interférences.
Récapitulatif des comparaisons pour une distance de 90 mètres
- Cat 5e : Fonctionne bien pour 1 Gbps, mais ne supporte pas 10 Gbps.
- Cat 6 : Peut supporter 10 Gbps, mais avec des limitations. Pour 1 Gbps, il est très fiable.
- Cat 6A : Offre les meilleures performances pour 10 Gbps sur 90 mètres, avec une marge de sécurité pour les interférences et les pertes de signal.
- Cat 7 : Supporte des vitesses de transmission jusqu’à 10 Gbps sur 90 mètres avec un blindage amélioré minimise les interférences et les diaphonies.
Le câblage en cuivre est couramment utilisé pour les réseaux Ethernet, et les catégories de câbles (Cat 5e, Cat 6, Cat 6A, Cat 7) déterminent les performances et les capacités de transmission des données.
Historiquement utilisée pour les réseaux téléphoniques et les anciens réseaux Ethernet 10BASE-T. La catégorie 3 (Cat 3) des câbles Ethernet est considérée comme obsolète pour la plupart des applications modernes. Avec une bande passante maximale de 16 MHz et un débit maximal de 10 Mbps, la Cat 3 ne peut pas répondre aux exigences des réseaux modernes qui nécessitent des vitesses beaucoup plus élevées.
Les technologies réseau actuelles, telles que le Gigabit Ethernet (1 Gbps) et même le 10 Gigabit Ethernet (10 Gbps), nécessitent des câbles de catégorie supérieure (Cat 5e, Cat 6, Cat 6A, Cat 7). La plupart des équipements réseau modernes (routeurs, commutateurs, points d’accès, etc.) ne supportent plus la Cat 3. Pour les nouvelles installations ou les mises à niveau, il est fortement recommandé d’utiliser des câbles de catégorie supérieure (particulièrement la Cat 6A ou catégorie 7) offrant également les meilleures performances pour toutes les normes PoE, y compris PoE++ Type 4.
Pour rappel, le Power over Ethernet (PoE) permet de fournir de l’électricité aux appareils réseau via les câbles Ethernet, éliminant ainsi le besoin de câbles d’alimentation séparés. Cependant, il y a certaines limitations et considérations à prendre en compte lors de l’utilisation du PoE avec des câbles en cuivre :
- PoE (IEEE 802.3af) : Fournit jusqu’à 15,4 watts de puissance par port.
- PoE+ (IEEE 802.3at) : Fournit jusqu’à 25,5 watts de puissance par port.
- PoE++ (IEEE 802.3bt) :
- Type 3 : Fournit jusqu’à 60 watts de puissance par port.
- Type 4 : Fournit jusqu’à 90 watts de puissance par port.
La catégorie 7 (Cat 7) des câbles Ethernet est conçue pour offrir des performances très élevées et est notamment idéale pour les centres de données (Datacenter) et pour les applications nécessitant une grande bande passante, comme la diffusion de vidéos haute définition, les systèmes de vidéosurveillance et les réseaux audio professionnels.
Grâce à son blindage amélioré, la Cat 7 est particulièrement utile dans les environnements industriels ou médicaux où les interférences électromagnétiques sont courantes.
Importance du blindage dans le câblage informatique
Le blindage des câbles en cuivre est crucial pour réduire les interférences électromagnétiques (EMI) et les diaphonies, ce qui améliore la qualité et la fiabilité de la transmission des données. Voici les principaux types de blindage et leurs différences :
UTP (Unshielded Twisted Pair) :
- Description : Câbles non blindés avec des paires de fils torsadées.
- Avantages : Moins coûteux et plus faciles à installer.
- Inconvénients : Plus susceptibles aux interférences électromagnétiques et aux diaphonies.
- Utilisation : Couramment utilisé pour les réseaux domestiques et de bureau où les interférences sont minimales.
F/UTP (Foil/Unshielded Twisted Pair) :
- Description : Câbles avec un blindage en feuille d’aluminium autour de chaque paire de fils, mais sans blindage global.
- Avantages : Meilleure protection contre les interférences par rapport à l’UTP.
- Inconvénients : Plus coûteux que l’UTP.
- Utilisation : Utilisé dans les environnements où les interférences sont modérées.
SFTP (Shielded Foil Twisted Pair) :
- Description : Câbles avec un blindage en feuille d’aluminium autour de chaque paire de fils et un blindage global.
- Avantages : Offre une excellente protection contre les interférences.
- Inconvénients : Plus coûteux et plus complexe à installer.
- Utilisation : Idéal pour les environnements industriels ou médicaux avec des interférences élevées.
S/FTP (Shielded/Foil Twisted Pair) :
- Description : Câbles avec un blindage en feuille d’aluminium autour de chaque paire de fils et un blindage global en tresse de cuivre.
- Avantages : Offre la meilleure protection contre les interférences.
- Inconvénients : Le plus coûteux et le plus complexe à installer.
- Utilisation : Utilisé dans les environnements les plus exigeants où les interférences sont très élevées.
U/FTP (Unshielded/Foil Twisted Pair) :
- Description : Câbles avec un blindage en feuille d’aluminium autour de chaque paire de fils, mais sans blindage global.
- Avantages : Meilleure protection contre les interférences par rapport à l’UTP.
- Inconvénients : Plus coûteux que l’UTP.
- Utilisation : Utilisé dans les environnements où les interférences sont modérées.
Différences et considérations
- Coût : Les câbles blindés (F/UTP, SFTP, S/FTP) sont généralement recommandés même si plus coûteux que les câbles non blindés (UTP).
- Complexité d’installation : Les câbles blindés sont plus complexes à installer en raison du blindage supplémentaire.
- Protection contre les interférences : Les câbles blindés offrent une meilleure protection contre les interférences électromagnétiques et les diaphonies.
- Environnement d’utilisation : Les câbles blindés sont préférables dans les environnements industriels, médicaux ou autres environnements à fortes interférences.
L’avenir incertain des câbles en cuivre face aux technologies émergentes
Les réseaux en cuivre peuvent être plus difficiles à mettre à niveau pour supporter les futures technologies et les besoins en bande passante. De plus, ils présentent un fort impact environnemental :
- Extraction du cuivre : L’extraction du cuivre est une activité minière intensive qui peut entraîner la déforestation, la pollution des sols et des eaux, et la production de déchets miniers.
- Fabrication et recyclage : La fabrication des câbles en cuivre nécessite de l’énergie et des ressources, contribuant ainsi aux émissions de gaz à effet de serre. Bien que le cuivre soit recyclable, le processus de recyclage consomme de l’énergie et peut générer des émissions polluantes.
- Déchets électroniques : Les câbles en cuivre usagés contribuent aux déchets électroniques, qui sont difficiles à recycler et peuvent contenir des substances nocives.
- Consommation d’énergie : Les réseaux en cuivre consomment plus d’énergie que les réseaux en fibre optique, ce qui contribue aux émissions de CO2 et à l’empreinte carbone.
Plus d’informations sont traitées dans cet autre article de blog.
Conclusion
Le câblage informatique reste un élément clé pour les infrastructures réseau modernes. Bien que les câbles en cuivre soient encore largement utilisés, les technologies de fibre optique et sans fil gagnent en popularité en raison de leurs avantages environnementaux et de performance. Pour les nouvelles installations ou les mises à niveau, il est recommandé d’utiliser des câbles de catégorie supérieure pour garantir les meilleures performances et la fiabilité du réseau.
